Module CarPlay : comment le son, l'image et les commandes sont-ils transmis ?

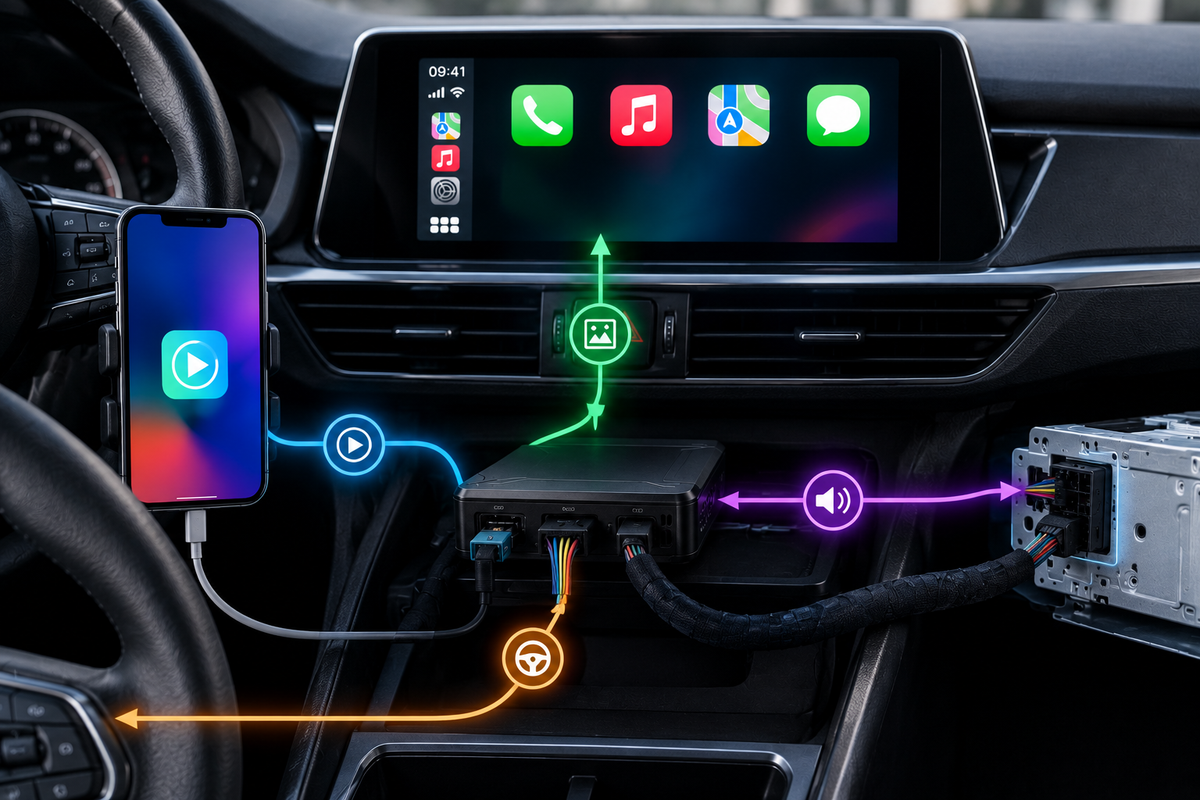

Un module CarPlay fait le lien entre votre iPhone et l'écran d'origine de votre véhicule. Il reçoit l'image et les données de contrôle via USB ou Bluetooth, convertit le signal vidéo grâce à une connexion LVDS compatible avec votre autoradio, et restitue le son via le système audio existant. Résultat : vous gardez votre tableau de bord d'origine, sans rien remplacer, tout en profitant de CarPlay au quotidien.

Vous avez toujours rêvé d'avoir CarPlay sur votre véhicule, mais vous ne savez pas comment la technologie fonctionne réellement sous le capot (au sens propre) ? Vous n'êtes pas seul. Beaucoup de conducteurs pensent qu'intégrer CarPlay signifie forcément changer tout l'autoradio, débrancher des câbles partout, ou passer des heures chez un installateur.

En réalité, un module CarPlay est une petite boîte intelligente qui s'intercale entre votre iPhone et l'électronique déjà présente dans votre voiture. Pas besoin de tout démonter : le module capte les données de votre téléphone et les redirige intelligemment vers votre écran, vos haut-parleurs et vos commandes au volant.

Dans cet article, on démystifie la Transmission du son, de l'image et des commandes à travers un module CarPlay. Vous comprendrez précisément ce qui se passe entre le moment où vous branchez votre iPhone et celui où Siri répond à votre commande vocale.

Qu'est-ce qu'un module CarPlay ?

Un module CarPlay est un boîtier d'interface qui permet d'ajouter la fonctionnalité CarPlay à un véhicule qui n'en est pas équipé d'origine, ou dont le système multimédia ne la propose pas nativement. Concrètement, il se branche sur le connecteur existant de votre autoradio ou de votre écran central, et agit comme un traducteur entre votre iPhone et l'électronique du véhicule.

L'avantage principal ? Vous n'avez pas besoin de changer votre écran d'origine. Le module s'intègre dans l'architecture déjà en place, ce qui en fait une solution accessible, rapide à installer, et beaucoup plus abordable qu'un remplacement complet de l'autoradio.

Pour les passionnés d'automobile qui veulent moderniser leur véhicule sans sacrifier le design d'origine du tableau de bord, c'est souvent la solution la plus élégante.

Comment les données de l'iPhone sont-elles envoyées au module CarPlay ?

Tout commence par la connexion entre votre iPhone et le module. Deux options existent généralement : une connexion filaire via USB, ou une connexion sans fil via Bluetooth et Wi-Fi.

Une fois la connexion établie, l'iPhone envoie un flux de données qui contient plusieurs types d'informations : l'affichage de l'interface CarPlay (cartes, musique, messages), les commandes vocales de Siri, et les notifications. Le module CarPlay reçoit ce flux et le traite en temps réel pour le rendre compatible avec le système multimédia de votre voiture.

Cette étape est cruciale : le module doit « traduire » le format propriétaire d'Apple en un signal que l'électronique embarquée du véhicule peut comprendre et afficher correctement, sans latence perceptible.

Comment l'image est-elle transmise à l'écran du véhicule (connexions vidéo LVDS et autres) ?

C'est ici que la technologie devient particulièrement intéressante. Une fois que le module a traité le flux vidéo venant de l'iPhone, il doit l'envoyer à l'écran d'origine du véhicule. Pour cela, plusieurs types de connexions vidéo existent selon le modèle de voiture :

• LVDS (Low-Voltage Differential Signaling) : c'est le standard le plus courant sur les écrans d'origine des constructeurs comme Audi, Volkswagen ou Ford. La connexion LVDS permet de transmettre un signal vidéo haute définition sur une faible tension, ce qui limite les interférences électromagnétiques tout en garantissant une image nette.
• RGB ou vidéo composite : présents sur certains modèles plus anciens, ces formats transmettent l'image de façon plus basique, avec parfois une qualité d'affichage légèrement inférieure.
• MOST (Media Oriented Systems Transport) : utilisé sur certains véhicules premium, notamment chez Audi, Mercedes et BMW, ce bus de données fibre optique permet une Transmission rapide et fiable des données multimédias.

Le module CarPlay doit être calibré pour reconnaître le type de connexion vidéo propre à votre véhicule. C'est pour cette raison que les modules sont généralement conçus pour des modèles de voitures spécifiques, afin d'assurer une compatibilité parfaite avec le format LVDS ou tout autre standard utilisé par votre écran d'origine.

Comment le son est-il transmis via le système audio de la voiture ?

Contrairement à l'image, le son suit généralement un chemin plus simple. Le module CarPlay récupère le flux audio numérique envoyé par l'iPhone (musique, navigation vocale, appels, assistant Siri) et le convertit pour qu'il soit lu par le système audio d'origine du véhicule.

Dans la majorité des installations, cette Transmission se fait directement via les connecteurs audio existants de l'autoradio, sans qu'il soit nécessaire de modifier les haut-parleurs ou l'amplificateur. Le module agit comme un pont, garantissant que le son de vos playlists ou de vos appels téléphoniques reste fidèle et sans décalage avec l'image affichée à l'écran.

Certains modules plus avancés permettent même de gérer plusieurs sources audio simultanément, par exemple en combinant la radio FM classique avec la navigation vocale de CarPlay, sans interruption ni coupure gênante.

Quel est le rôle des commandes tactiles, boutons au volant et CAN Bus ?

Un module CarPlay performant ne se contente pas de transmettre l'image et le son : il doit aussi rendre vos commandes physiques pleinement compatibles avec l'interface Apple. Trois types de commandes sont généralement concernés :

L'écran tactile : lorsque vous touchez l'écran de votre véhicule, le module doit convertir cette interaction tactile en une commande compréhensible par CarPlay, pour que vous puissiez naviguer dans les applications exactement comme vous le feriez sur votre iPhone.

Les boutons au volant : beaucoup de conducteurs utilisent les boutons de leur volant pour changer de piste musicale, répondre à un appel ou activer Siri. Le module doit capter ces signaux et les retransmettre à CarPlay de façon fluide, sans délai.

Le bus CAN (Controller Area Network) : c'est le réseau de communication interne de votre véhicule, qui relie tous les systèmes électroniques entre eux. Le module CarPlay s'y connecte pour interpréter les signaux provenant du volant, de la molette de l'autoradio ou d'autres commandes physiques, et les convertir en actions compréhensibles pour l'interface Apple.

Cette intégration au CAN Bus est ce qui permet une expérience vraiment naturelle : vous gardez vos habitudes de conduite, sans avoir à apprendre de nouvelles commandes.

Comment CarPlay s'intègre-t-il au véhicule sans remplacer l'installation d'origine ?

C'est sans doute l'argument le plus convaincant en faveur d'un module CarPlay : il s'installe en complément de votre système d'origine, pas à sa place. Pour les passionnés d'automobile qui apprécient l'esthétique et l'ergonomie du tableau de bord conçu par le constructeur, c'est une solution idéale.

Concrètement, l'installation se fait généralement en quelques heures chez un installateur, voire peut être réalisée soi-même pour les plus bricoleurs. Le module se connecte derrière l'écran ou l'unité centrale, en utilisant les connecteurs déjà existants (LVDS, CAN Bus, audio). Aucune modification esthétique n'est visible depuis l'habitacle : votre écran garde son apparence et ses dimensions d'origine, mais gagne une toute nouvelle fonctionnalité.

C'est exactement le type de solution que l'on retrouve avec le module Apple CarPlay pour Audi A3, A4, A5, A6, A7, A8 et Q2, Q7, conçu spécifiquement pour s'intégrer avec le format vidéo LVDS utilisé par ces modèles, sans toucher à l'apparence d'origine du véhicule.

Si vous possédez un véhicule équipé du système Ford Sync 2, une solution existe également avec le module Apple CarPlay pour Ford Sync2, pensé pour les conducteurs qui souhaitent moderniser leur Ford sans changer d'autoradio.

Prêt à moderniser votre tableau de bord ?

Comprendre comment fonctionne un module CarPlay permet de mieux apprécier la technologie qui se cache derrière cette intégration fluide entre votre iPhone et votre véhicule. De la Transmission vidéo en LVDS jusqu'au traitement du son et des commandes via le bus CAN, chaque composant travaille en harmonie pour vous offrir une expérience de conduite connectée, sans jamais sacrifier le design d'origine de votre voiture.

Si vous conduisez une Audi (A3, A4, A5, A6, A7, A8, Q2 ou Q7), le module Apple CarPlay Audi est la solution la plus adaptée pour profiter immédiatement de cette technologie. Et si votre véhicule utilise le système Ford Sync 2, direction le module Apple CarPlay Ford Sync2 pour une intégration tout aussi fluide.

Naviguez plus intelligemment, restez connecté au volant, et profitez de CarPlay sans jamais changer l'âme de votre véhicule.

FAQ

Un module CarPlay fonctionne-t-il sur tous les véhicules ?
Non. Chaque module CarPlay est conçu pour s'adapter à un type de connecteur et de signal vidéo spécifique (souvent LVDS), propre à chaque constructeur et modèle. Il est donc essentiel de choisir un module compatible avec votre véhicule, comme ceux dédiés aux Audi ou aux Ford Sync 2.

Faut-il remplacer l'autoradio d'origine pour installer un module CarPlay ?
Non, c'est justement l'intérêt principal de cette solution. Le module s'installe derrière votre écran existant et exploite les connecteurs déjà en place, sans modifier l'apparence ni remplacer votre autoradio d'origine.

Combien de temps prend l'installation d'un module CarPlay ?
L'installation prend généralement entre une et trois heures chez un professionnel, selon le modèle de véhicule et la complexité de l'accès au connecteur. Certains conducteurs bricoleurs parviennent également à l'installer eux-mêmes.

Le son et l'image sont-ils transmis sans délai perceptible ?
Oui, les modules CarPlay de qualité sont conçus pour traiter la Transmission vidéo et audio en temps réel, sans latence perceptible lors de l'utilisation quotidienne.

Puis-je toujours utiliser les boutons au volant avec un module CarPlay ?
Oui. Le module s'intègre au bus CAN du véhicule, ce qui lui permet de capter les signaux des commandes au volant et de les retransmettre directement à l'interface CarPlay.
