Câble LVDS et CarPlay : le composant discret qui fait toute la différence

Le câble LVDS transporte le signal vidéo numérique entre le module CarPlay et l'écran du véhicule. Sans lui, aucune image ne peut s'afficher, même si la connexion Bluetooth ou USB fonctionne parfaitement. Un câble LVDS mal branché, endommagé ou incompatible provoque donc un écran noir, des images déformées ou un affichage instable.

On parle souvent de connectivité sans fil, de Bluetooth, ou de la dernière mise à jour iOS quand on évoque CarPlay. Pourtant, derrière chaque image nette qui s'affiche sur votre écran, se cache un composant qu'on oublie presque toujours : le câble LVDS. C'est lui qui fait le lien physique entre le module CarPlay et l'écran d'origine de votre véhicule, et sans lui, toute l'installation reste muette.

Chez Carplay.fr, on le sait bien : la plupart des problèmes d'affichage qu'on nous signale ne viennent pas d'un bug logiciel, mais d'un souci de câblage LVDS. Voici tout ce qu'il faut savoir sur ce composant essentiel, et pourquoi il mérite autant d'attention que le module CarPlay lui-même.

Qu'est-ce qu'un câble LVDS exactement ?

LVDS signifie "Low-Voltage Differential Signaling", soit "signalisation différentielle à basse tension". Concrètement, c'est une technologie de transmission qui permet d'envoyer un signal vidéo numérique à haute vitesse, tout en limitant les interférences électromagnétiques et les pertes de qualité.

Cette technologie est largement utilisée dans l'industrie automobile, notamment pour relier les systèmes multimédias aux écrans embarqués. Elle permet de transmettre des images en haute définition sur plusieurs mètres de câble, sans perte de signal, ce qui en fait la norme de référence pour ce type de connexion dans les véhicules.

Dans le contexte de CarPlay, le câble LVDS joue donc un rôle purement physique : il ne gère ni le Bluetooth, ni le Wi-Fi, ni la connexion à l'iPhone. Il se contente de transporter l'image une fois que celle-ci a été générée par le module.

Comment circule le signal vidéo entre le système multimédia, le module CarPlay et l'écran ?

Pour bien comprendre le rôle du câble LVDS, il faut visualiser le trajet complet du signal vidéo dans une installation CarPlay :

1. L'iPhone envoie le contenu CarPlay (navigation, musique, messages) au module, généralement via USB ou sans fil.
2. Le module CarPlay traite ce contenu et le convertit en un signal vidéo compatible avec l'écran du véhicule.
3. Le câble LVDS transporte ce signal vidéo du module jusqu'à l'écran d'origine.
4. L'écran affiche enfin l'image, en l'intégrant au système multimédia existant.

Chaque étape dépend de la précédente. Si l'une d'elles échoue, même partiellement, l'affichage en pâtit. C'est précisément pour cette raison que le câble LVDS, bien qu'invisible une fois l'installation terminée, reste un point de vigilance essentiel.

Pourquoi les modules CarPlay utilisent-ils des connexions LVDS IN et LVDS OUT ?

Si vous avez déjà ouvert la notice d'un module CarPlay, vous avez probablement remarqué deux connecteurs distincts : LVDS IN et LVDS OUT. Cette distinction n'est pas anodine.

• LVDS IN reçoit le signal vidéo d'origine en provenance du système multimédia du véhicule. C'est ce signal que le module va analyser pour savoir quand afficher l'interface d'origine et quand basculer vers CarPlay.
• LVDS OUT envoie le signal vidéo final (celui du module, intégrant CarPlay) vers l'écran du véhicule.

Ce système à double sens permet au module de rester totalement transparent : lorsque CarPlay n'est pas utilisé, le signal d'origine passe simplement à travers le module sans modification. Dès qu'une connexion CarPlay est établie, le module prend le relais et superpose sa propre image. C'est cette logique d'entrée/sortie qui permet de conserver tous vos menus et réglages d'origine, tout en ajoutant CarPlay.

Comment fonctionne le câblage LVDS dans les installations Carplay.fr ?

Dans nos installations, le câblage LVDS repose sur deux connexions bien distinctes, chacune avec un rôle précis.

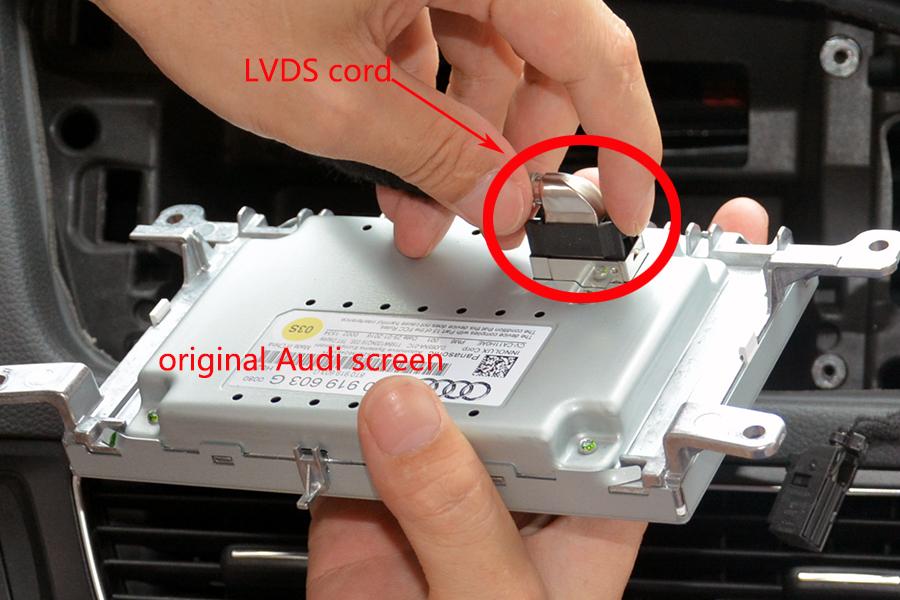

Le premier câble, celui d'origine du véhicule, est raccordé directement à l'entrée LVDS IN du module CarPlay. Il transporte le signal natif du système multimédia, celui que vous aviez avant l'installation.

Le second câble relie la sortie LVDS OUT du module à l'écran du véhicule. C'est ce câble qui achemine l'image finale, celle qui mélange intelligemment votre interface d'origine et CarPlay selon vos usages.

Cette architecture à deux câbles garantit une compatibilité optimale avec l'écran d'origine, sans nécessiter de remplacement de ce dernier. C'est précisément ce soin apporté au câblage qui permet à nos installations de conserver une qualité d'image fidèle à l'original, tout en ajoutant les fonctionnalités de CarPlay.

Que se passe-t-il si le câble LVDS est mal branché, endommagé ou incompatible ?

Un câble LVDS défectueux ou mal installé entraîne des symptômes facilement reconnaissables :

• Écran noir : le signal n'atteint pas l'écran, souvent parce que le câble n'est pas correctement enclenché sur l'un des deux connecteurs.
• Image déformée ou scintillante : un câble endommagé, plié ou de mauvaise qualité, perturbe le signal différentiel et provoque des artefacts visuels.
• Affichage instable : un faux contact, causé par un connecteur mal verrouillé, entraîne des coupures intermittentes de l'image.
• Incompatibilité de résolution : un câble LVDS non adapté au modèle d'écran peut empêcher l'affichage correct de CarPlay, même si la connexion physique semble correcte.

Dans la majorité des cas que nous traitons, un simple problème de branchement suffit à expliquer un écran noir ou une image de mauvaise qualité. C'est pourquoi nous testons systématiquement chaque câble LVDS avant expédition, et pourquoi notre équipe reste disponible pour vous accompagner en cas de doute lors de l'installation.

Un détail technique, mais un rôle décisif

Le câble LVDS ne fait pas de bruit, ne clignote pas, et ne figure sur aucune publicité pour smartphone. Pourtant, c'est lui qui transforme le travail du module CarPlay en une image concrète sur votre tableau de bord. Négliger sa qualité ou son installation revient à négliger l'expérience entière.

Chez Carplay.fr, chaque module est livré avec un câblage LVDS pensé pour votre véhicule, testé et validé par notre équipe. Si vous avez un doute sur la compatibilité de votre écran, ou besoin d'un conseil avant votre achat, notre service client basé en France reste à votre disposition pour vous orienter vers la solution adaptée à votre modèle.

FAQ sur le câble LVDS et CarPlay

Un câble LVDS est-il spécifique à chaque véhicule ?
Oui. La longueur, le type de connecteur et la résolution supportée varient selon le modèle d'écran et de système multimédia. C'est pourquoi Carplay.fr sélectionne un câblage adapté à chaque installation.

Peut-on remplacer un câble LVDS soi-même ?
Techniquement oui, mais cela demande de bien identifier les connecteurs LVDS IN et LVDS OUT, et de manipuler des composants fragiles. En cas de doute, notre SAV peut vous guider pour éviter d'endommager le module ou l'écran.

Combien de temps dure un câble LVDS avant de s'user ?
Un câble LVDS de qualité, correctement installé, dure aussi longtemps que le véhicule. Les pannes proviennent presque toujours d'un branchement initial imparfait plutôt que d'une usure naturelle.

Le câble LVDS affecte-t-il la connexion Bluetooth ou Wi-Fi de CarPlay ?
Non. Le câble LVDS ne gère que l'image. Les problèmes de connexion sans fil ont une origine totalement différente, liée au module ou à l'appairage avec l'iPhone.

Que faire si l'écran reste noir après l'installation du module CarPlay ?
Vérifiez d'abord que les deux câbles LVDS sont bien enclenchés, sur le module et sur l'écran. Si le problème persiste, contactez notre équipe : un diagnostic rapide permet souvent d'identifier la cause en quelques minutes.
