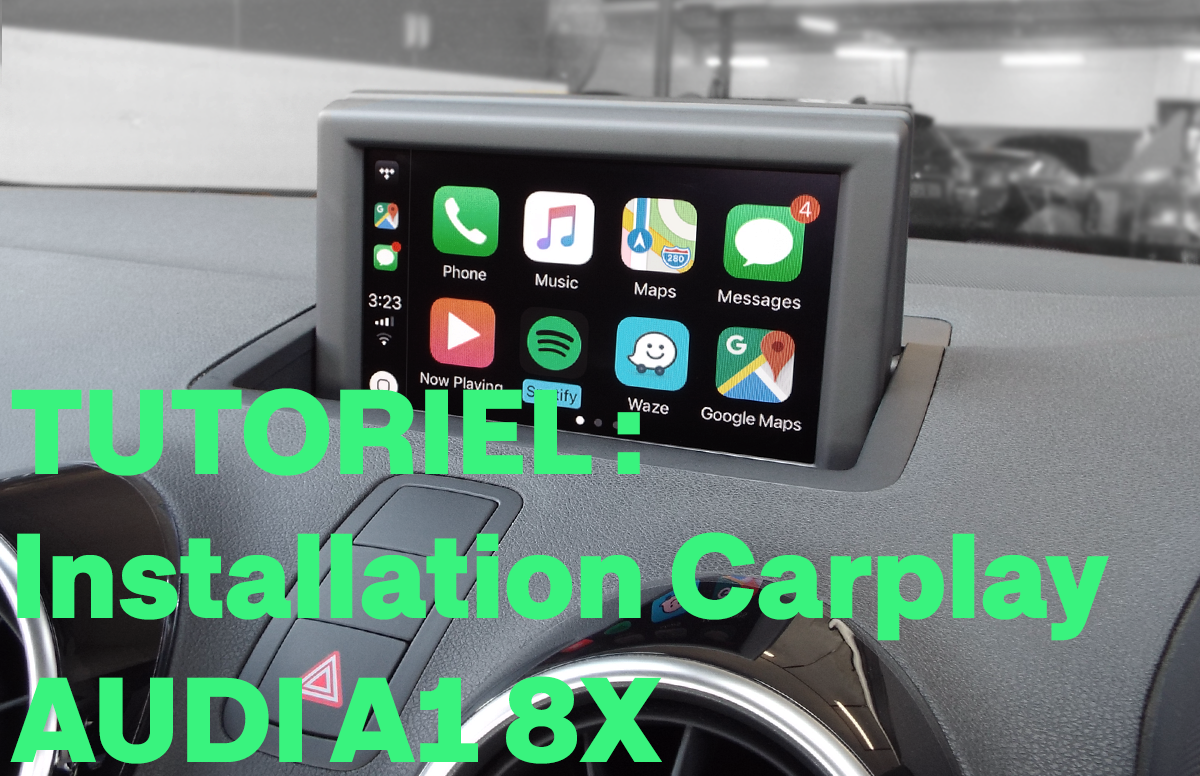

Tutoriel installation Carplay sur Audi A1.

Nous allons voir ici en images comment on installe Apple Carplay dans une Audi A1.

Matériel nécessaire: un cliquet avec embout de 8 et un tournevis Torx T20

Temps d’installation: 40-50 minutes

Inventaire: module Carplay et le câblage.
On compte donc le module, une antenne wifi, 2 câbles LVDS (vidéo), le câble d'alimentation, le câble de son, et un câble USB (il ne faut pas le brancher si on utilise l'appareil sans fil).

Etape 1 : Démontage du cache sous-volant

Pourquoi démonter le cache sous-volant? Simplement car les branchements se font à ce niveau et derrière le poste (Etape 2).

Ôter le cache du côté conducteur.

Une vis torx.

Dévissez la.

Ensuite 2 vis retiennent le cache sous-volant.

Tirez vers vous brièvement le cache sous-volant.

Des connecteurs sont présents.

Retirez les connecteurs.

Etape 2 : Démontage de l'autoradio mmi

Enfoncez les clefs d'extraction dans les 2 fentes prévues de l'autoradio en façade.

Enfin, tirez-le vers vous jusqu'à le sortir de son logement.

Etape 3 : branchements

Repérez le Gateway en dessous du volant.

Branchez la prise en by-pass.

Débranchez la prise d'alimentation (prise quadlock). Notez la prise vidéo couleur rose.

Retirez le connecteur vert du Quadlock. (C'est pour le son)

Venez la branchez ensuite directement dans la prise verte femelle fournie.

La prise verte mâle fournie est à brancher sur le quadlock en lieu et place de la prise verte d'origine. (On fait simplement un pont - by-pass)

Remonter l'autoradio et la boîte à gant et profitez du carplay en utilisant les touches du volant.

Etape 4 : Enjoy

Vous pouvez tester en appuyant sur la touche NAV du volant pendant 2-3 secondes, on bascule sur l'interface Carplay.

Vous pouvez aussi piloter le Carplay avec la dalle tactile fournie dans notre kit. Pas obligatoire de l'installer, c'est un confort supplémentaire.
