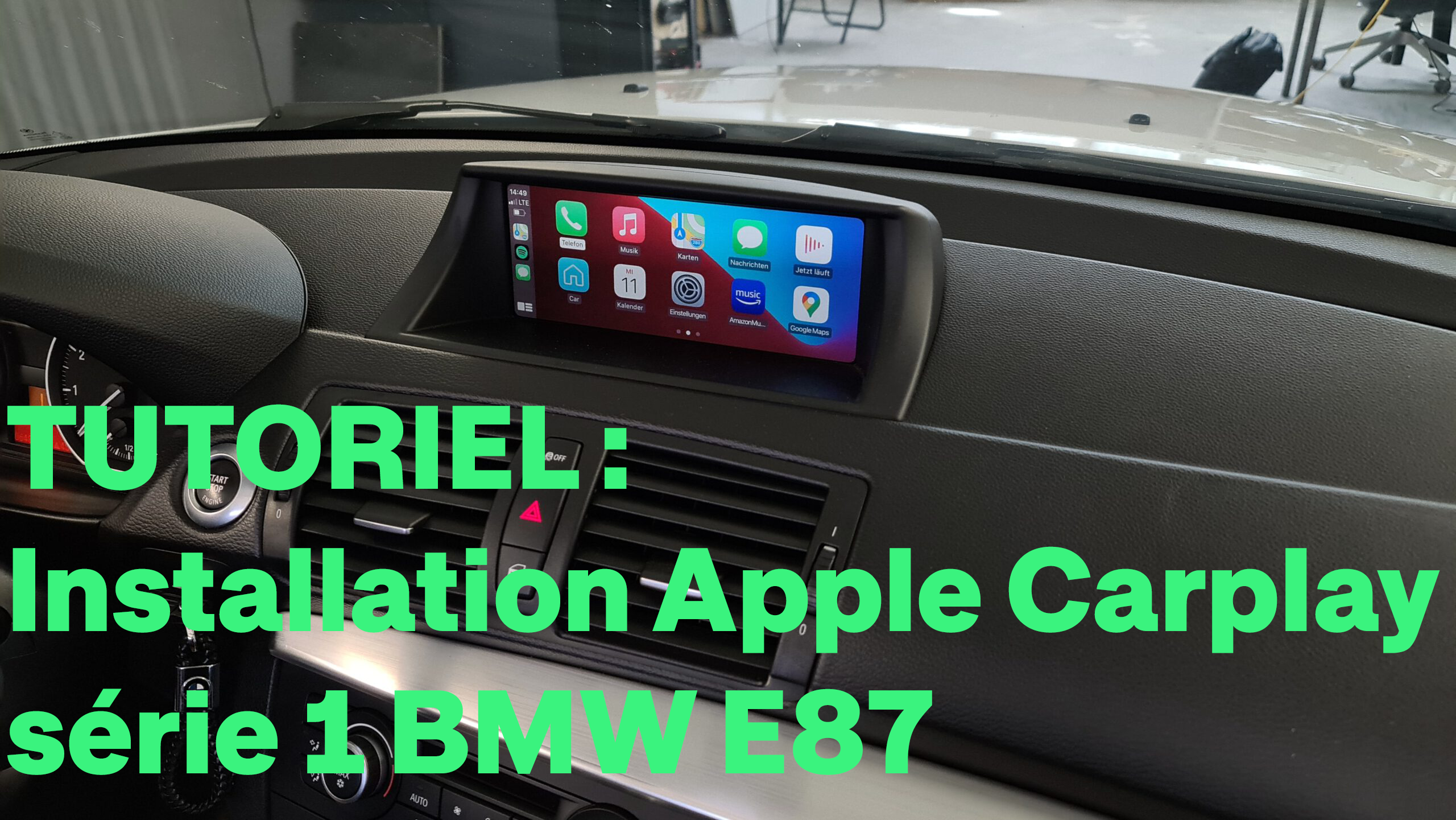

Tutoriel installation Carplay sur BMW Série 1 E87

Tutoriel installation Carplay sur BMW Série 1 E87.

intérieur bmw série 1 coupé e82

Nous allons voir dans ce tutoriel en images comment on installe Apple Carplay sur une BMW E87 avec une version CIC.

Matériel nécessaire: un tournevis cruciforme

Temps d’installation: 30-40 minutes

Inventaire: module Carplay et le câblage.
On compte donc le module, une antenne wifi, 2 câbles LVDS (vidéo), le câble d'alimentation, le câble de son, et un câble USB (il ne faut pas le brancher si on utilise l'appareil sans fil).

Etape 1 : Démontage de l'autoradio

 démontage cache autoradio bmw e81

On va tout d'abord commencer par déclipser le cache en plastique.

démontage panneau climatisation bmw série 1

Sortez dans un second temps la commande de climatisation, il faut sortir les connecteurs noir et blanc.

démontage plastique bmw série 1

Sortir ensuite le cache en plastique.

démontage poste autoradio cic bmw

Il y a 2 vis à dévisser (celles qui maintiennent le poste autoradio CIC)

Etape 2 : Démontage de la molette idrive

démonter cache levier de vitesse bmw

Pour avoir plus de facilité pour la suite, il faut déclipser (très simple) le support plastique du levier de vitesse (si c'est une boîte manuelle alors tirez sur la partie en cuir).

démonter idrive bmw

Déclipser de même le joystick Idrive.

démonter molette bmw

Une fois en main, vous pouvez voir le connecteur unique sur le joystick. Débranchez-le.

démontage molette idrive bmw

Et rebranchez-le sur la prise fournie. Il y a des détrompeurs, vous ne pouvez pas vous tromper.

branchement joystick bmw

Rebranchez le connecteur du kit dans la prise du joystick. Le but est simplement de faire un by-pass (un pont).

Etape 3 : branchements

cable vidéo bmw série 1

Au niveau du poste autoradio, identifiez la prise vidéo du poste (elle est rose).

cable vidéo bmw série 1

Débranchez cette prise et venez ensuite la brancher dans la prise vidéo femelle du kit.

cable vidéo bmw série 1

La prise rose (mâle mâle) du kit est à brancher à la place de la prise débranchée. (pareil, on fait un by-pass pour la vidéo).

 branchement carplay

Branchez LCD-IN et LCD-OUT comme suit.

passer câble bmw

Pour le câble, pas besoin de tout démonter, il faut simplement faire courir le câble le long de la traverse.

Etape 4 : Enjoy

 chargement Carplay

Vous pouvez maintenant tester le Carplay en appuyant sur la touche MENU du joystick pendant 2-3 secondes, on bascule sur l'interface Carplay. (premier démarrage)

interface carplay

L'interface de réglage.

apple Carplay BMW e82 e87 e81 e88

Nous avons choisis l'Apple Carplay pour les Iphones, mais vous pouvez très bien lancer Android Auto pour ceux qui ont un smartphone Android.

Lien du module: ICI
