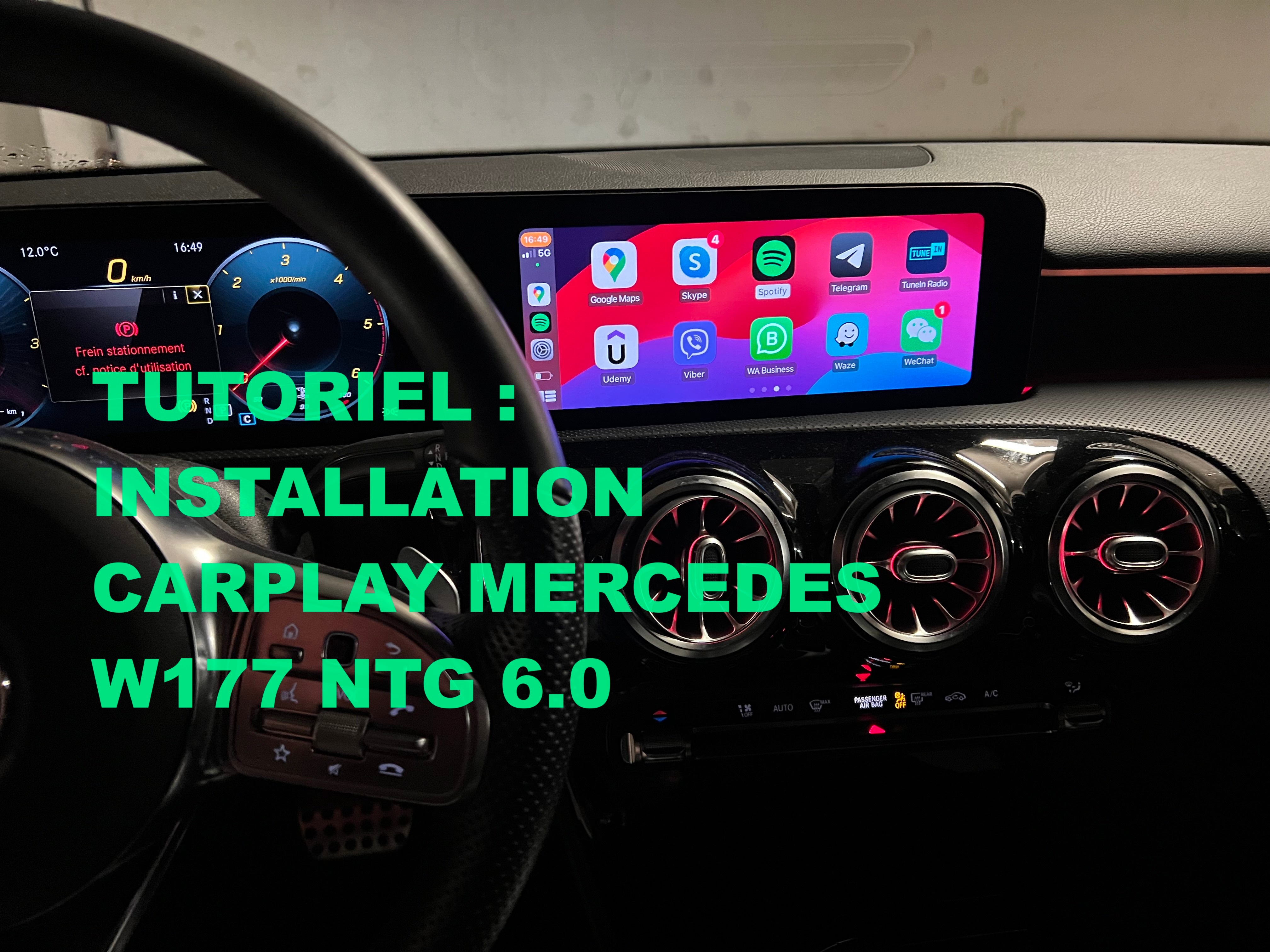

Tutoriel installation Carplay Mercedes classe A W177

Nous allons voir ici en images comment on installe Apple Carplay sur une Mercedes Classe A W177 avec le système NTG 6.0.

Matériel nécessaire: un tournevis torx T20.

Temps d’installation: 30-40 minutes

Inventaire: module Carplay et le câblage.
On compte donc le module, une antenne wifi, 2 câbles LVDS (vidéo), le câble d'alimentation et un câble USB (pas besoin de le brancher si on utilise l'appareil sans fil).

ETAPE 1 : DÉMONTAGE DE L'AUTORADIO

On débute par ôter le cache sous le volant.

Il y a maintenant 4 vis Torx T20 à ôter.

Une fois le cache en plastique retiré, le poste autoradio est maintenant visible, aucune utilité de le démonter. Il reste accessible.

ETAPE 2 : BRANCHEMENT

Sortir la prise LVDS couleur violette (prise vidéo) de son connecteur ainsi que la prise d'alimentation (appelé QUADLOCK).

Cette prise violette va dans le module partie LVDS IN.

Puis brancher la prise LVDS jaune en lieu et place de celle d'origine.

Et finalement, drebrancher simplement la prise d'alimentation (appelé QUADLOCK) pour brancher celle du KIT à la place. C'est un BY-PASS simple.

ETAPE 3 : TEST

Appuyez sur le bouton RETOUR pendant 3 secondes sur votre pad de votre Mercedes Classe A 177.

Le menu s'affiche, sélectionnez ce que vous souhaitez utiliser : Apple Carplay, Android Auto ou Mirror Screen.

Nous avons choisi Apple Carplay qui se lancera par défaut (sans le menu précédent), pour choisir Android Auto par exemple, revenez sur le menu principal.

Si vous n'avez pas de caméra d'origine, vous pouvez aussi en installer une. Le résultat est juste parfait, c'est une caméra poignée, comme celle d'origine, visible ICI.
