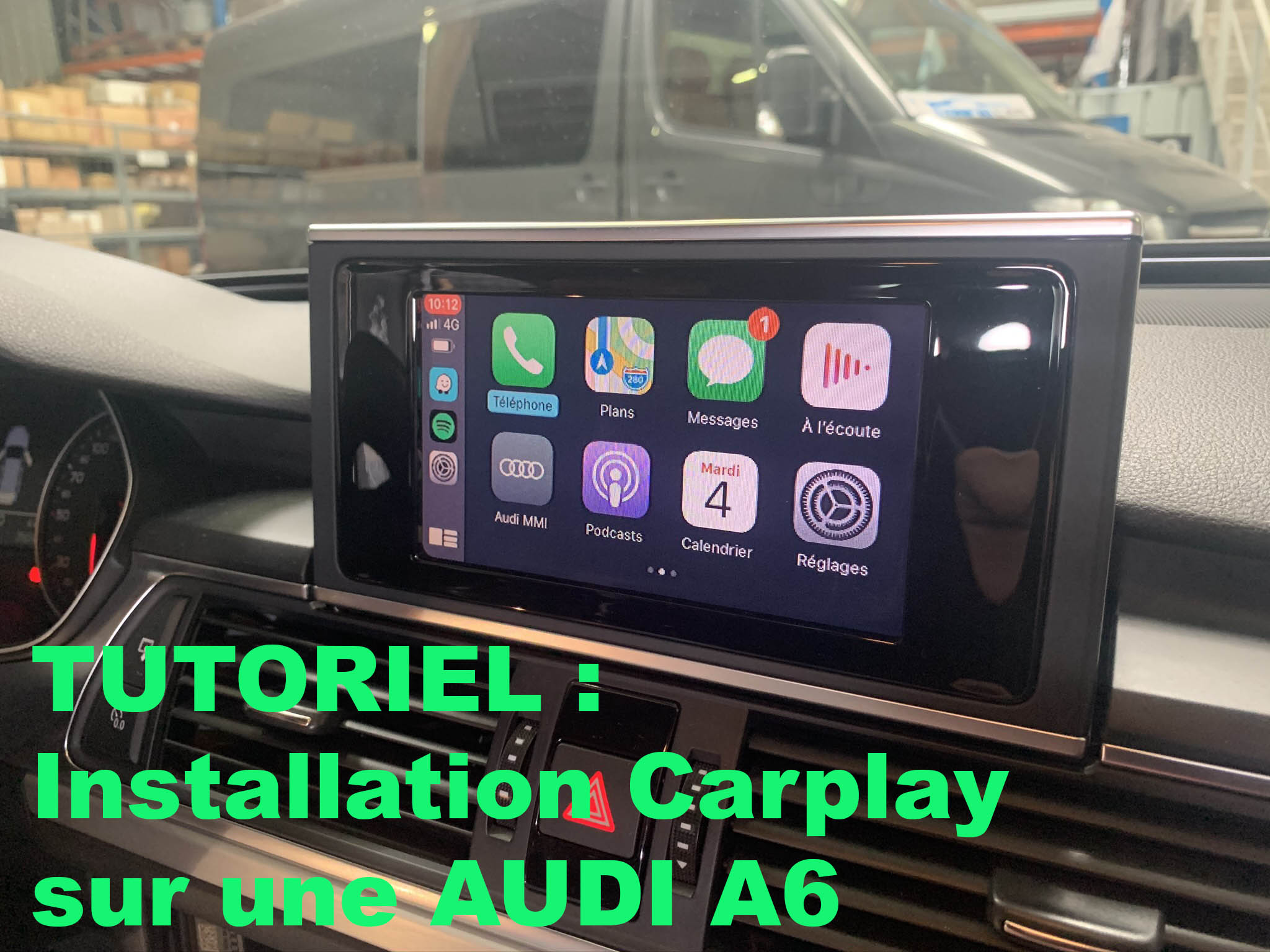

Tutoriel installation Carplay sur Audi A6

Tutoriel installation Carplay sur Audi A6.

intérieur audi a6 2012

Nous allons voir ici en images comment on installe Apple Carplay sur une Audi A6 avec le petit écran.

Matériel nécessaire: un cliquet avec embout de 8

Temps d’installation: 30-40 minutes

Inventaire: module Carplay et le câblage.
On compte donc le module, une antenne wifi, 2 câbles LVDS (vidéo), le câble d'alimentation, le câble de son, et un câble USB (il ne faut pas le brancher si on utilise l'appareil sans fil).



Etape 1 : Démontage de la boîte à gant

Voir le tutoriel Audi SQ5 : ici

Pourquoi démonter la boîte à gant? Seulement pour pouvoir cacher le module, il y a de la place derrière.

Etape 2 : Démontage de l'autoradio mmi

écran audi a6

démonter poste mmi

la commande de clim n'est pas vissée, il suffit de la déclipser délicatement.

démontage climatisation audi a6

Retirez les 2 connecteurs présents

démontage autoradio audi a6

Dévissez le support qui se trouve derrière.

démontage autoradio audi a6

Retirez délicatement l'autoradio. Sur certains modèles, un câble de chaque côté est à retiré.

débrancher autoradio audi a6

Retirez la prise vidéo d'origine de couleur rose et la grosse prise d'alimentation de l'autoradio (Quadlock).

Etape 3 : branchements

branchement Carplay

Branchez sur le module Carplay les prises vidéos IN et OUT de cette manière.

 connecteur carplay

connecteur carplay audi

câble bleu mmi

Rebranchez le câble vidéo rose sur le connecteur d'origine rose.
Branchez le connecteur d'alimentation de l'autoradio.
Brancher le câble bleu MMI (c'est pour qu'on puisse utiliser les boutons du MMI quand on navigue dans le Carplay) sur le câble jaune et blanc.

branchement son carplay

Branchez le connecteur de son vert.

gateway audi a6

branchement clim carplay

Branchez le pont du module de la climatisation.

branchement micro carplay

(Facultatif) Le micro (pour l'utilisation de Siri) peut être installer sous le volant, c'est discret et c'est fonctionnel.

Remonter l'autoradio et la boîte à gant et profitez du carplay en appuyant sur la touche NAVI.

Etape 4 : Enjoy

interface carplay audi a6

Vous pouvez tester en appuyant sur la touche NAV du volant pendant 2-3 secondes, on bascule sur l'interface Carplay.

carplay audi a6

Apple Carplay

android auto audi a6

Ou Android Auto

Lien du module: ICI
