Tutoriel installation Carplay sur Alfa Romeo Stelvio

Tutoriel installation Carplay sur Alfa Romeo Stelvio.

intérieur alfa romeo stelvio

Nous allons voir ici en images comment on installe Apple Carplay sur une Alfa Romeo Stelvio.

Matériel nécessaire: un tournevis torx T20 + une clef à pipe

Temps d’installation: 30-40 minutes

Inventaire: module Carplay et le câblage.
On compte donc le module, une antenne wifi, 2 câbles LVDS (vidéo), le câble d'alimentation, le câble de son, et un câble USB (il ne faut pas le brancher si on utilise l'appareil sans fil).



Etape 1 : Démontage du cache plastique sous le volant

stelvio démonter radio

 stelvio cache plastique

 Ouvrez le vide-poche.

alfa romeo stelvio gps

démontage poste alfa romeo

Une vis à ôter dans le vide-poche.

démontage sous volant alfa romeo stelvio

Puis 3 vis pour pouvoir sortir l'autoradio.



Etape 2 : Démontage de l'autoradio Alfa Romeo Stelvio

démonter poste autoradio alfa romeo stelvio

Retirez les 2 vis qui maintiennent le poste.

démontage autoradio alfa romeo stelvio

Retirez la prise vidéo d'origine de couleur violette la grosse prise d'alimentation de l'autoradio (Quadlock).

Etape 3 : branchements

poste autoradio alfa romeo stelvio

brancher carplay alfa romeo stelvio

Brancher la prise quadlock sur le by-pass.

 brancher carplay alfa romeo stelvio

Brancher l'autre côté sur le poste.

branchement carplay alfa romeo stelvio

Faite de même pour la prise vidéo.

Etape 4 : Enjoy

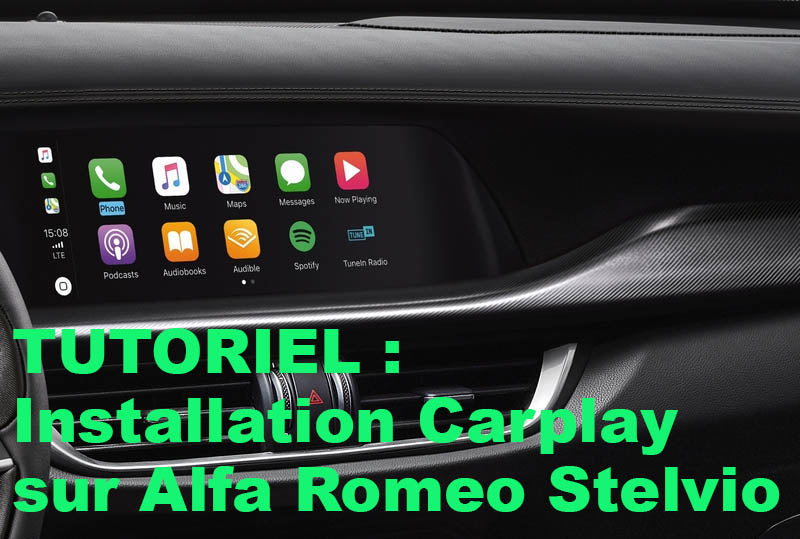

carplay alfa romeo stelvio

Vous pouvez tester en appuyant sur la touche MENU du joystick pendant 2-3 secondes, on bascule sur l'interface Carplay.

Lien du module: ICI
