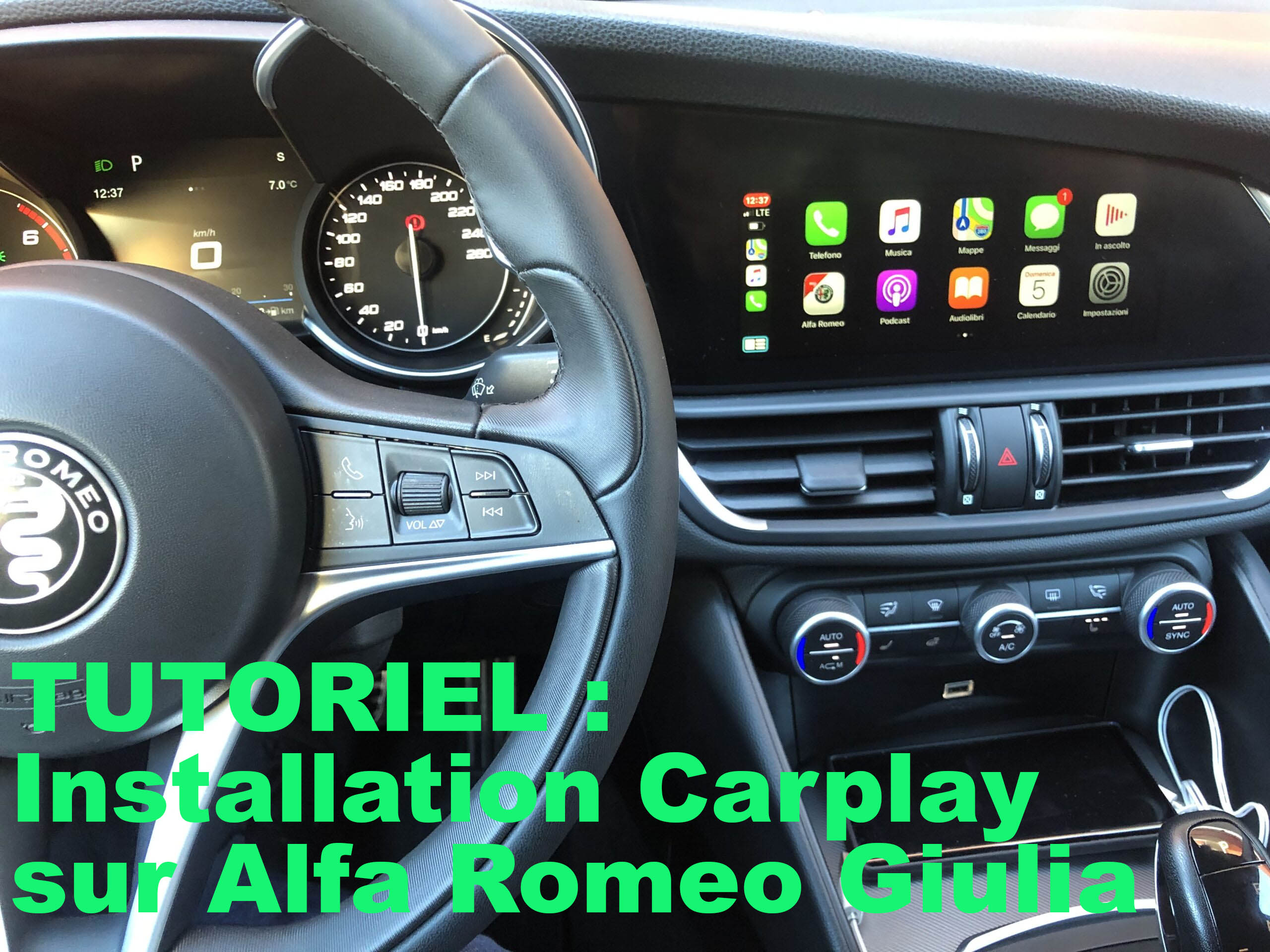

Tutoriel installation Carplay sur Alfa Romeo Giulia.

Nous allons voir ici en images comment on installe Apple Carplay sur une Alfa Romeo Giulia.

Matériel nécessaire: un tournevis torx T20 + une clef à pipe

Temps d’installation: 30-40 minutes

Inventaire: module Carplay et le câblage.
On compte donc le module, une antenne wifi, 2 câbles LVDS (vidéo), le câble d'alimentation, le câble de son, et un câble USB (il ne faut pas le brancher si on utilise l'appareil sans fil).



Etape 1 : Démontage du cache plastique sous le volant

 Ouvrez le vide-poche et ôter la vis.

Puis 3 vis pour pouvoir sortir l'autoradio.



Etape 2 : Démontage de l'autoradio Alfa Romeo Giulia

Retirez les 2 vis qui maintiennent le poste.

Retirez la prise vidéo d'origine de couleur violette la grosse prise d'alimentation de l'autoradio (Quadlock).

Etape 3 : branchements

Brancher la prise quadlock sur le by-pass.



Brancher l'autre côté sur le poste.

Faite de même pour la prise vidéo.

Etape 4 : Enjoy

Vous pouvez tester en appuyant sur la touche MENU du joystick pendant 2-3 secondes, on bascule sur l'interface Carplay.
