Tutoriel installation Carplay sur Porsche Macan PCM 4.0

Tutoriel installation Carplay sur Porsche Macan PCM 4.0.

interieur porsche macan 2018

Nous allons voir ici en images comment on installe Apple Carplay sur un Porsche Macan avec système PCM 4.0

Matériel nécessaire: un tournevis torx T20

Temps d’installation: 40 minutes

Inventaire: module Carplay et le câblage.
On compte donc le module, une antenne wifi, 2 câbles LVDS (vidéo), le câble d'alimentation, le câble de son, et un câble USB (il ne faut pas le brancher si on utilise l'appareil sans fil).



Etape 1 : Démontage du panneau de ventilation

démontage ventilation porsche macan

On commence par enlever la ventilation à gauche.

démontage ventilation porsche macan

démonter ventilation porsche macan

Ensuite, celle de droite.

démonter ventilation porsche macan

Tirez toute le cache avec les 2 ventilations vers vous.



Etape 2 : Démontage de l'autoradio PCM 4.0

démontage pcm porsche macan

Ouvrez le petit tiroir.

démontage pcm porsche macan

Dévissez les 4 vis.

démontage pcm porsche macan

démontage vide poche porsche macan

Une fois les vis dévissées, le tiroir sort facilement.

accès au poste porsche macan pcm

Voici le résultat une fois dévissé et le tiroir retiré.

sortir pcm porsche macan

Insérez les clés d'extraction.

sortir pcm porsche macan

Tirez le poste PCM vers vous.

Etape 3 : branchements

branchements poste pcm porsche macan

Retirez la prise d'alimentation du poste (quadlock).

branchement poste pcm porsche macan

Faîtes un pont (by-pass) en branchant le câble du kit entre le quadlock d'origine et le poste.

prise vidéo pcm porsche macan

Retirez la prise vidéo de couleur verte.

prise vidéo pcm porsche macan

Branchez la dans la prise vidéo femelle du kit.

prise vidéo pcm porsche macan

Branchez la prise vidéo mâle du kit à l'emplacement de la prise verte d'origine.

prise aux porsche macan

Pour le son, branchez simplement le petit dongle dans la prise AUX-JACK (facultatif dans certains cas).

prise jack porsche macan

Remonter l'autoradio en plaçant le module derrière l'écran et profitez du carplay en appuyant sur la touche NAV.

Etape 4 : Enjoy

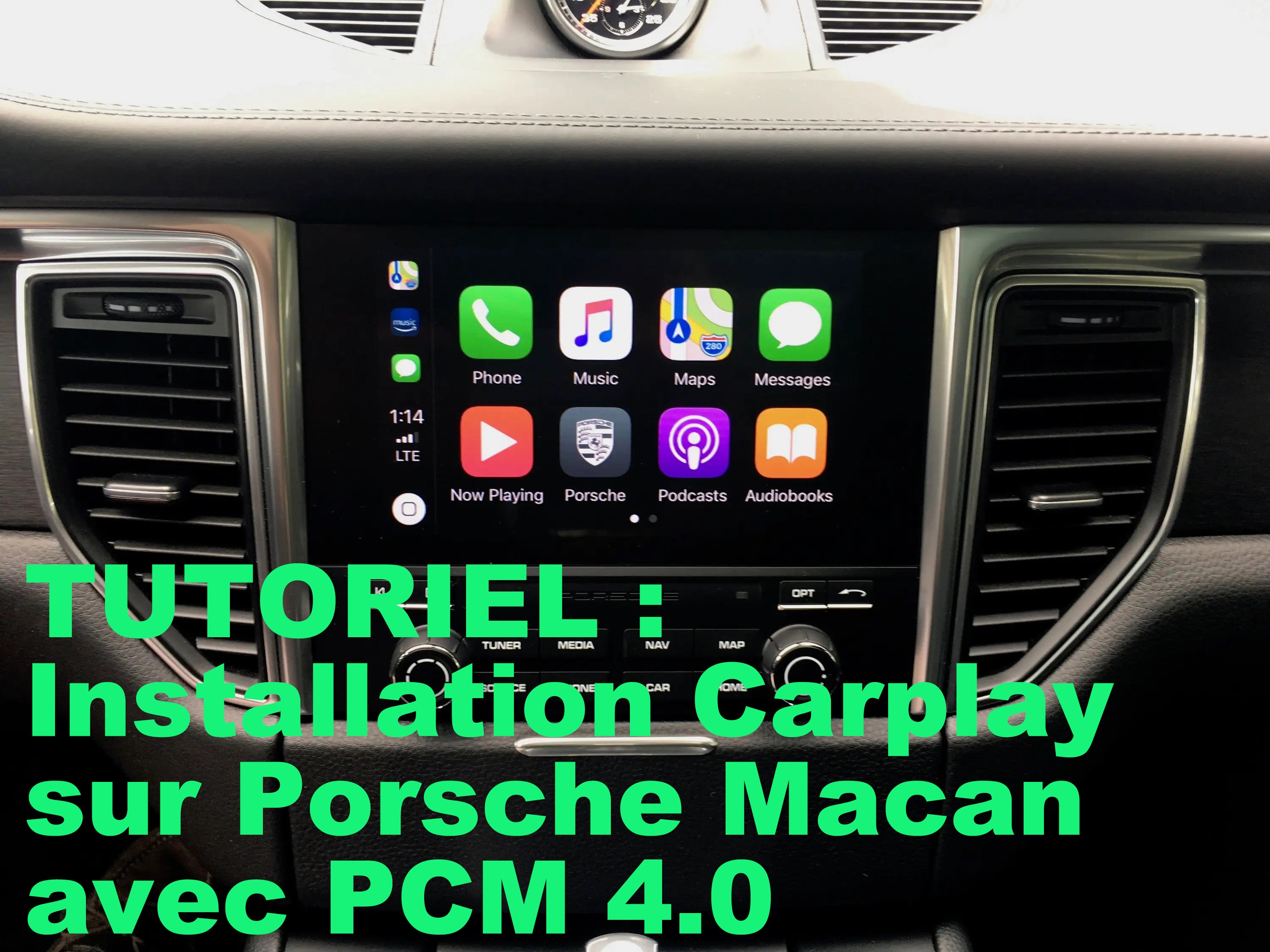

carplay porsche

Vous pouvez tester en appuyant sur la touche NAV du PCM pendant 2-3 secondes, on bascule sur l'interface Carplay.

Lien du module: ICI

apple carplay porsche

Lien du module: ICI
