Tutoriel installation Carplay BMW Série 2 Gran Tourer F46

Tutoriel installation Carplay BMW Série 2 Gran Tourer F46

intérieur bmw f45

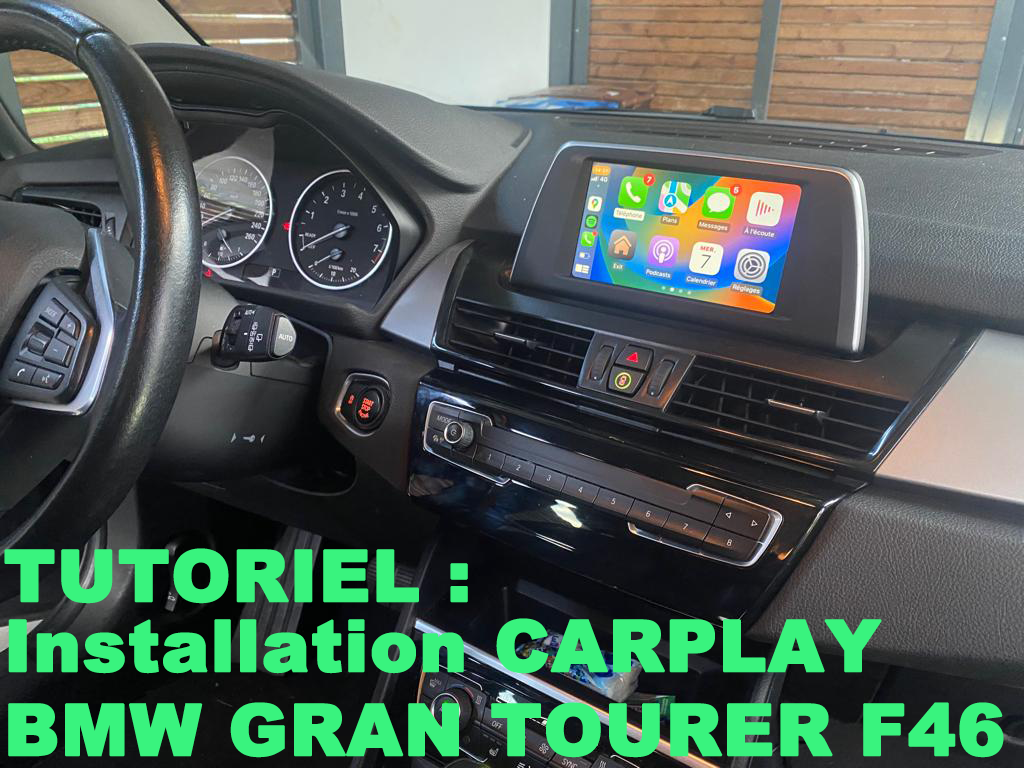

Nous allons voir ici en images comment on installe Apple Carplay sur une BMW Gran Tourer  F46.

Matériel nécessaire: un tournevis torx T20.

Temps d’installation: 30-40 minutes

Inventaire: module Carplay et le câblage.
On compte donc le module, une antenne wifi, 2 câbles LVDS (vidéo), le câble d'alimentation, le câble auxiliaire, et un câble USB (pas besoin de le brancher si on utilise l'appareil sans fil).

ETAPE 1 : DÉMONTAGE DE L'ECRAN

démontage poste bmw f45

On débute par ôter le cache sous le lecteur CD. Il faut mettre une spatule ou un objet fin et faire levier dessus.

démontage poste bmw f45

Retirez-le simplement en tirant vers vous.

démontage poste bmw f45

Il y a maintenant 2 vis Torx T20 à ôter.

démontage poste bmw f45

Tirez-le vers vous.

démontage module climatisation bmw f45
démontage cache bmw f45

Ensuite, on s'occupe de retirer toute la traverse en plastique.

démontage cache traverse bmw f45

C'est très solide et bien fixé, vous pouvez faire levier sans aucun soucis.

démontage écran bmw f45

Dernière partie avant les branchements, il y a 4 vis à ôter : 2 qui fixent l'écran, et 2 qui fixent le poste. Retirez-les.

ETAPE 2 : BRANCHEMENT

branchement écran bmw f45

Sortir la prise LVDS (prise vidéo) de son connecteur.

débranchement écran bmw f45

Cette prise violette va dans le module partie LVDS IN.

branchement carplay bmw f45

Puis brancher la prise LVDS turquoise (LVDS OUT) du KIT en lieu et place de celle d'origine.

quadlock bmw f45

Et finalement, débranchez simplement la prise d'alimentation (appelé QUADLOCK) pour brancher celle du KIT à la place. C'est un BY-PASS simple.

ETAPE 3 : TEST

Appuyez sur le bouton MENU pendant 3 secondes sur votre molette iDRIVE de votre BMW F46.

Le menu s'affiche, sélectionnez ce que vous souhaitez utiliser : Apple Carplay, Android Auto ou Mirror Screen.

carplay android auto active tourer

Nous avons choisi Apple Carplay qui se lancera par défaut (sans le menu précédent), pour choisir Android Auto par exemple, allez sur l'application BMW.

carplay bmw f45
Notre module: Apple Carplay pour BMW  ICI

caméra de recul bmw f45

Si vous n'avez pas de caméra d'origine, vous pouvez aussi en installer une. Le résultat est juste parfait, c'est une caméra poignée, comme celle d'origine, visible ICI.
