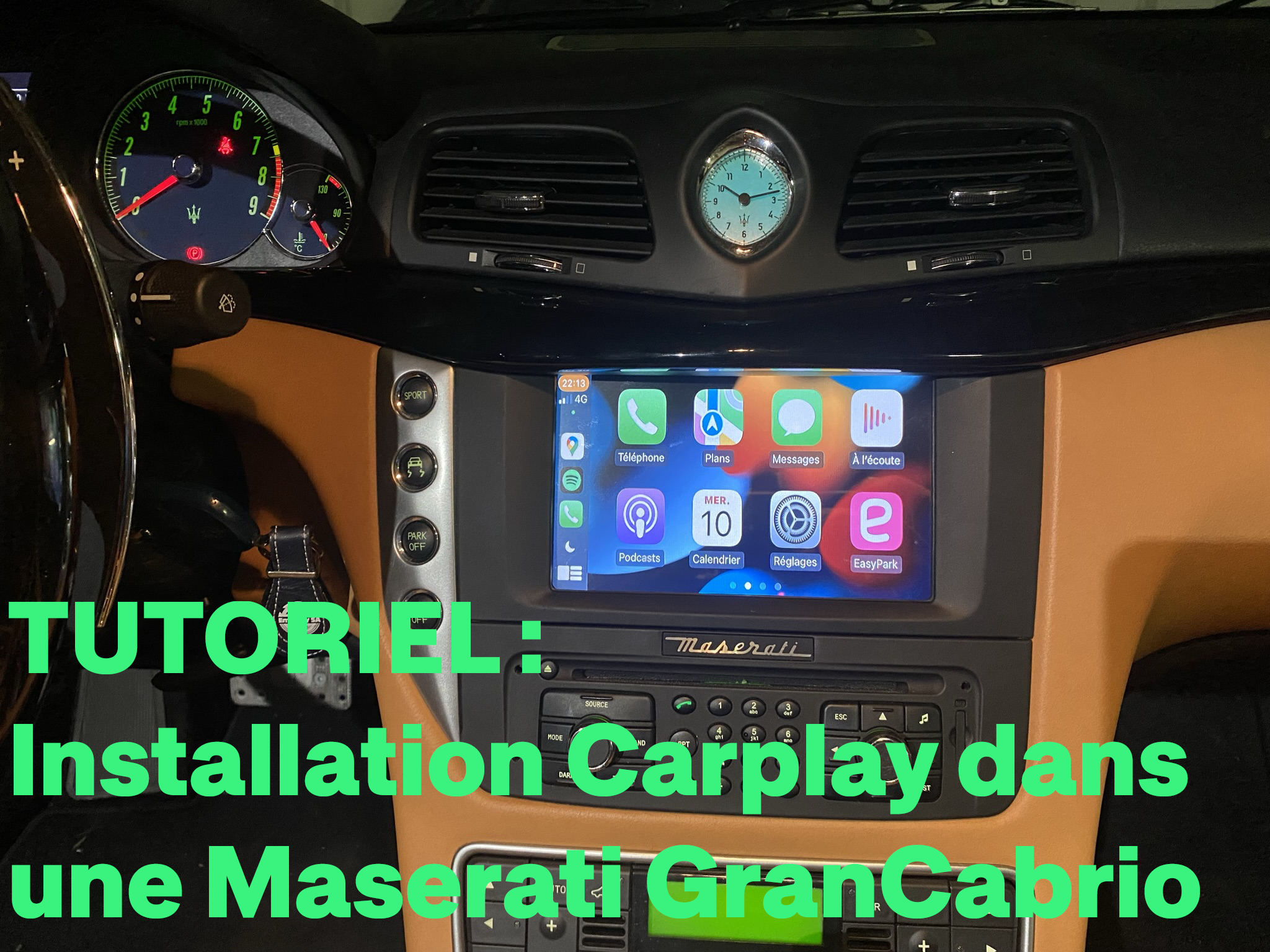

Tutoriel installation Carplay sur Maserati GranCabrio

Nous allons voir ici en images comment on installe Apple Carplay sur une Maserati GranCabrio.

Matériel nécessaire: un tournevis torx T20 et cruciforme.

Temps d’installation: 2-3 heures.

Inventaire: 1 module Carplay + 1 module de gestion vidéo et le câblage.
On compte donc 2 modules, une antenne wifi, 2 câbles LVDS (vidéo), le câble d'alimentation, le câble auxiliaire, le câble HDMI, la vitre tactile et un câble USB (pas besoin de le brancher si on utilise l'appareil sans fil).

ETAPE 1 : DÉMONTAGE DE L'AUTORADIO

Dans un premier temps, insérez les broches pour sortir l'autoradio.

Retirez l'autoradio.

Débranchez les connecteurs du poste. Posez le à l'écard.

ETAPE 2 : DÉMONTAGE DE L'ÉCRAN

Retirez la barre du tableau de bord.

Retirez toutes les vis au dessus de l'écran.

Et celles de côté de la traverse.

Attention aux 2 vis cachées en dessous de l'écran.

Ôtez les vis de la boîte à gant.

Maintenant retirez le montant qui est recouvert de cuir, allez-y doucement.

Déclipsez-le délicatement..

Retirez les caches sous les portes gobelets.

 2 vis s'y présentent, il faut les retirer.

Une vis à droite au niveau de l'allume-cigare.

Et une vis à gauche au niveau du frein parking.

Tirez enfin le panneau vers le haut.

2 vis apparaissent.

Retirez enfin les 2 prises derrière l'écran. Une prise vidéo (LVDS) et une prise d'alimentation de l'écran.

Vous pouvez maintenant retirer délicatement l'ensemble.

ETAPE 3 : BRANCHEMENT

Posez l'ensemble sur une surface plate pour pouvoir travailler à votre aise.

Voici la vitre tactile à mettre devant l'écran.

Branchez les prises comme suis.

Ne pas oublier de faire une épissure dans la prise d'alimentation ainsi que les 2 câbles CAN + et CAN - (c'est montré dans le mode d'emploi).

Le boitier Carplay doit être branché ainsi.

Et à l'arrière le câble HDMI.

Remontez l'ensemble et testez l'ensemble.

ETAPE 4 : TEST

Appuyez sur le bouton de la touche vocale de votre volant ou en appuie long directement sur l'écran qui est maintenant tactile.

Le menu s'affiche, sélectionnez ce que vous souhaitez utiliser : Apple Carplay, Android Auto ou Mirror Screen.

Nous avons choisi Apple Carplay qui se lancera par défaut (sans le menu précédent), pour choisir Android Auto par exemple ou même Mirror Link.
