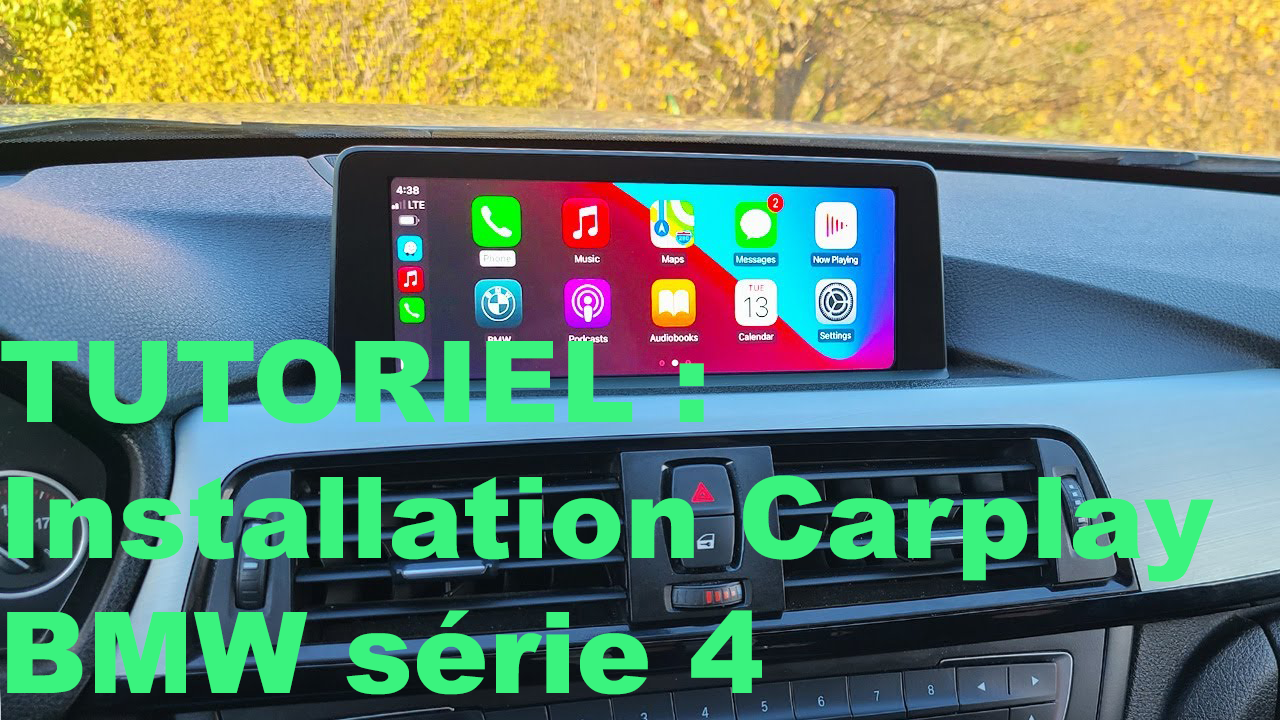

Tutoriel installation Carplay sur BMW série 4 avec système NBT

Tutoriel installation Carplay sur BMW série 4 avec système NBT

interieur série 4

Nous allons voir ici en images comment on installe Apple Carplay sur une BMW série 4 avec système NBT.

Matériel nécessaire: un tournevis torx T20.

Temps d’installation: 30-40 minutes

Inventaire: module Carplay et le câblage.
On compte donc le module, une antenne wifi, 2 câbles LVDS (vidéo), le câble d'alimentation, le câble auxiliaire, et un câble USB (pas besoin de le brancher si on utilise l'appareil sans fil).

ETAPE 1 : DÉMONTAGE DE L'AUTORADIO

Retirez le cache attaché à la ventilation avec un objet plat, c'est très solide, pas de risque de casse !

C'est en un seul morceau.

Maintenant, il faut dévisser la commande de climatisation qui "cache" l'autoradio : 4 vis Torx T20.

Vous pouvez maintenant retirez le panneau de climatisation.

Sortez le connecteur.

2 vis Torx T20 maintiennent le poste autoradio.

Retirez-le simplement en tirant vers vous.

ETAPE 2 : DÉMONTAGE DE L'ECRAN

L'écran est maintenu par 2 vis Torx (ronds rouges).

Pour sortir l'écran, c'est très simple, tirez le vers le haut.

Sortir le câble LVDS (vidéo) du connecteur rose.

Branchez y la prise LVDS de couleur turquoise à la place de celle d'origine.

ETAPE 3 : BRANCHEMENT

L'ensemble des branchements se passent sur ces 2 prises.

Sortez la fibre optique (double câbles vert) du quadlock (prise d'alimentation du poste).

module carplay bmw f20

LVDS 2 corresponds à la prise que vous avez débranché de votre écran.

Rebranchez l'ensemble, dont la fibre optique qu'on est venu rebranché dans le poste pour conserver toute les fonctionnalités d'origine.
Pour rappel, certains véhicule n'ont pas de fibre optique, donc là, la question ne se pose même pas.



ETAPE 4 : TEST

Appuyez sur le bouton BACK pendant 3 secondes sur votre molette iDRIVE.

Le menu s'affiche, sélectionnez ce que vous souhaitez utiliser : Apple Carplay, Android Auto ou Mirror Link.

Ici, nous avons choisis l'Apple Carplay sur la BMW série 4.
