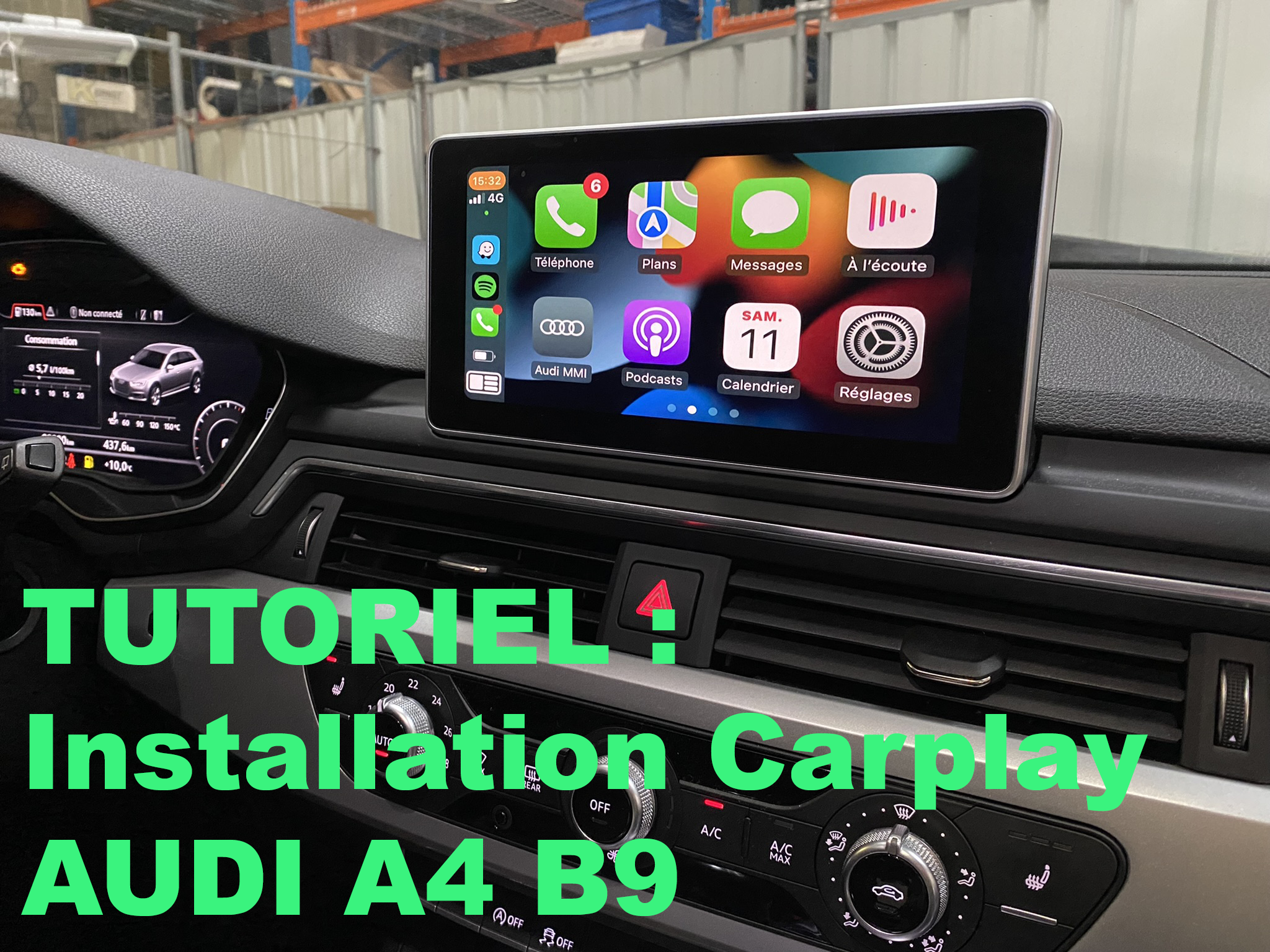

Tutoriel installation Carplay sur Audi A4 B9

Nous allons voir ici en images comment on installe Apple Carplay sur une Audi A4 B9, pareil qu'une S4 ou une RS4, l'important est que ce soit une B9.

Matériel nécessaire: un cliquet avec une douille de 8.

Temps d’installation: 30-40 minutes, l'installation est très simple.

Inventaire: module Carplay et le câblage.
On compte donc le module, une antenne wifi, 2 câbles LVDS (vidéo), le câble d'alimentation, le câble de son, et un câble USB (il ne faut pas le brancher si on utilise l'appareil sans fil).

Etape 1 : Démontage de la boîte à gant

Ouvrez tout d'abord la boîte à gant.

Retirez le plastique du côté passager.

Retirer la vis (douille de 8).

Retirez les 6 vis.

Puis les 2 d'en bas. La boîte à gant n'est plus fixée.

Vous pouvez maintenant la retirer délicatement.

2 vis retiennent le poste, 1 de chaque côté.

Retirez délicatement le poste.

Etape 2 : branchements

Débranchez le gros connecteur d'alimentation (appelé Quadlock) et la prise vidéo de couleur grise.

Branchez comme ceci les câbles vidéos fournis dans le kit.

Branchez maintenant le by-pass dans le poste d'origine.

La prise vidéo (LVDS) de couleur grise de l'autoradio à insérer dans le câble LVDS_OUT.

La prise de couleur rose du kit (LVDS_IN) est à brancher ici.

Etape 3 : Enjoy

Vous pouvez alors choisir entre Apple Carplay, Android Auto, Mirror Link ou votre écran d'origine mmi Audi. Nous avons sélectionné Apple Carplay en appuie long (2-3 secondes) sur la touche BACK.
