Tutoriel: Installation Carplay dans une BMW Série 5 E61

Tutoriel: Installation Carplay dans une BMW Série 5 E61

Dans ce tutoriel, nous allons voir ici comment installer un Carplay dans une BMW série 5 E61.
En fait, la seule difficulté (ou pas) sera d'arriver jusqu'au poste, ici c'est un CCC.

On a donc choisi le matériel en conséquence : Carplay pour BMW avec CCC.

Un CCC c'est quoi?

Un CCC de BMW, c'est un poste autoradio GPS de la marque bavaroise BMW avec un petit ou un grand écran qui est pilotable avec la molette, le fameux Idrive.
Il se présente sous la forme suivante :

ccc bmw

Le menu est en 5 partie distinctes :

Climat: la ventilation, clim etc,..
Communication: le bluetooth
Navigation: le GPS (PS: tout les autoradios CCC n'ont pas la fonction GPS, eh oui, çà existe malheureusement)
Entertainment: c'est la partie Média/Sources
i: Information, pour les réglages et l'état du véhicule

C'est le système qui précède le système CIC qui lui est plus jeune.

Voici la procédure de démontage pour accéder au CCC :

Durée: 20-30 minutes

Matériel nécessaire: une spatule en plastique (ou un tournevis plat fera l'affaire) et un tournevis cruciforme.

bmw ccc carplay

bmw ccc carplay

On va commencer par démonter la ventilation, d'abord à droite.

bmw ccc carplay

Puis celle de gauche.

bmw ccc carplay

bmw ccc carplay

Il faudra ensuite ôter le connecteur de la ventilation.

bmw ccc carplay

Voici le résultat quand on a ôter la ventilation.

bmw ccc carplay

Ensuite, 2 vis à ôter.

bmw ccc carplay

bmw ccc carplay

bmw ccc carplay

bmw ccc carplay

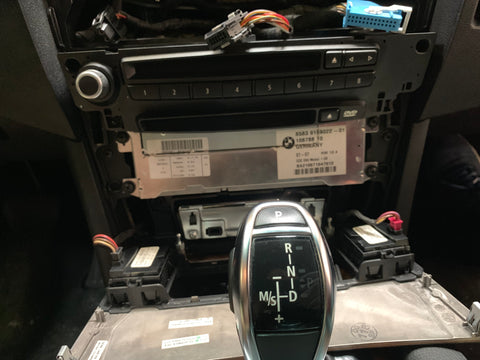

Le poste CCC est enfin visible.

bmw ccc carplay

Sortir enfin le poste - très facile, aucune force nécessaire.

bmw ccc carplay

bmw ccc carplay

Protéger le levier de vitesse, surtout si c'est une boîte automatique car il revient chaque fois dans la position de départ (en P) donc risque d’abîmer le cuir du pommeau.

bmw ccc carplay

bmw ccc carplay

 bmw ccc carplay

1 - Connecteur du courant (Quadlock)

2 - prise vidéo (LVDS)

Voilà, la seul "difficulté" se situe dans le démontage, pour le branchement, il suffit d'utiliser les 2 prises mentionnées 1 et 2.

carplay bmw e61

Nous rappelons ici le module Carplay à ajouter pour bénéficier d'Apple Carplay sur cette BMW E61: Carplay pour BMW avec CCC.
