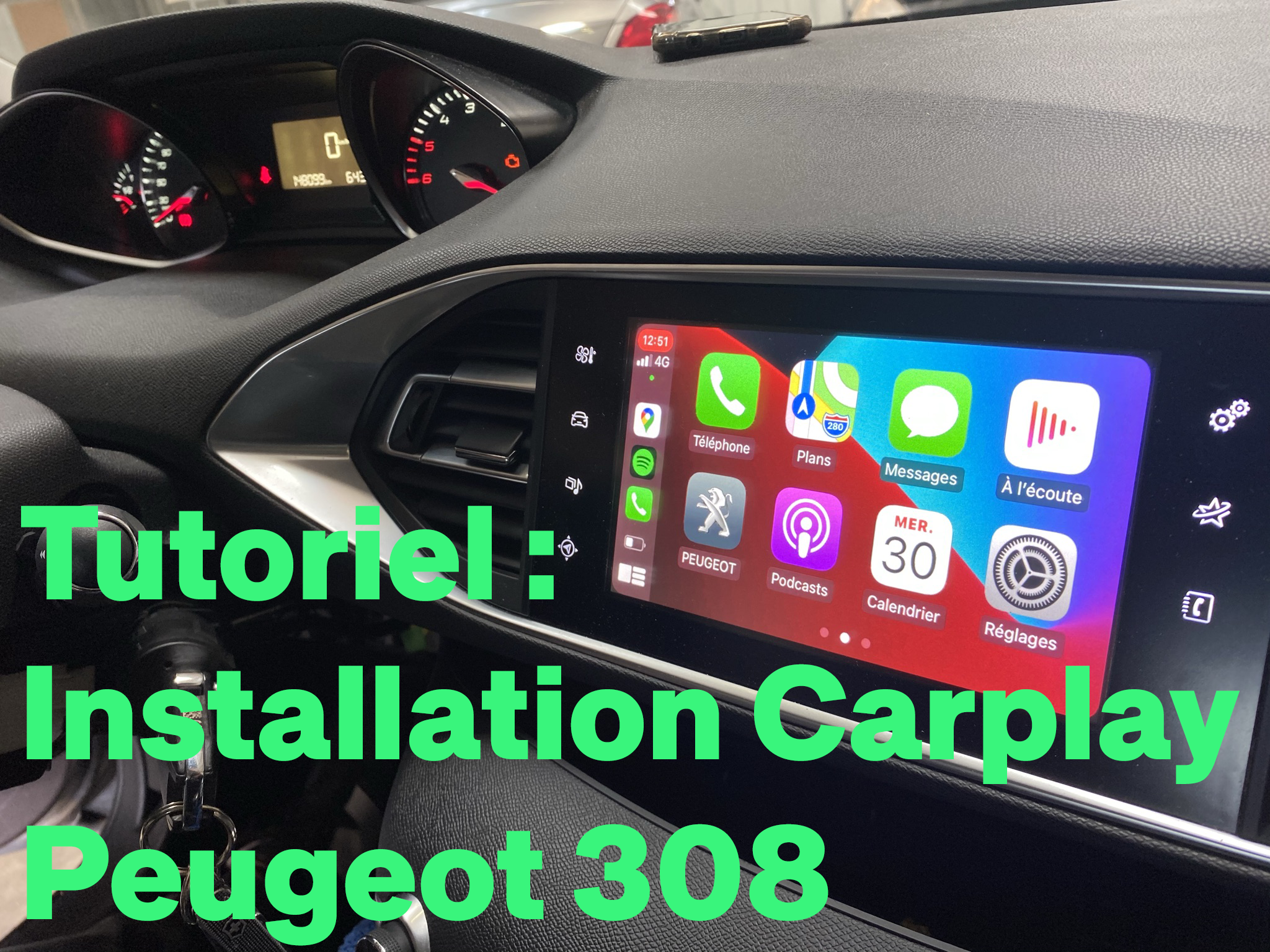

Tutoriel installation Carplay sur Peugeot 308

Tutoriel installation Carplay sur Peugeot 308.

interieur peugeot 308

Nous allons voir ici en images comment on installe Apple Carplay sur une Peugeot 308 avec le système SMEG.

Matériel nécessaire: un tournevis torx T20

Temps d’installation: 40-50 minutes

Inventaire: module Carplay et le câblage.
On compte donc le module, une antenne wifi, 2 câbles LVDS (vidéo), le câble d'alimentation, le câble de son, et un câble USB (pas besoin de le brancher si on utilise l'appareil sans fil).

Etape 1 : Démontage de l'autoradio

démonter poste peugeot 308

Commencez par le plastique qui entoure le levier de vitesse.

démonter poste peugeot 308

Levez-le.

démonter poste peugeot 308

2 vis apparaissent.

démonter poste peugeot 308

Dévissez-les.

démonter poste peugeot 308

Sur la partie supérieure du plastique se situant devant l'autoradio, il faut débloquer les crans du plastiques en enfonçant une clef d'extraction ou un simple métal assez plat.

démonter poste peugeot 308

le deuxième cran accessible uniquement en déclipsant le plastique se situant sous le volant.

démonter poste peugeot 308

Enfoncez la clef pour libérer le plastique.

démonter poste peugeot 308

Vous pouvez ainsi le retirer facilement et enfin avoir accès à l'autoradio smeg.

démonter poste peugeot 308

Le poste autoradio est maintenue par 2 vis.

démonter poste peugeot 308

Retirez-les et retirez le poste pour effectuer les branchements.

Etape 2 : Branchements

brancher poste peugeot 308

brancher poste peugeot 308

Retirez le connecteur noir (Prise vidéo de l'écran)

brancher poste peugeot 308

Retirez aussi la prise d'alimentation du poste (Quadlock).

brancher poste peugeot 308

Branchez le quadlock d'origine dans la prise du Carplay.

brancher poste peugeot 308

Puis le quadlock du faisceau du module du Carplay à brancher directement sur le poste (On fait un simple By-pass).

brancher poste peugeot 308

La prise vidéo noir (prise vidéo qui relie l'écran) qui a été précedemment retirée est à brancher sur la prise LVDS femelle fournie.

brancher poste peugeot 308



Branchez enfin la prise mâle dans le poste dans le connecteur d'origine.

Etape 3 : Enjoy

Lien du module: ICI

apple carplay peugeot 308

Vous pouvez tester en appuyant sur la touche LIST du volant pour basculer sur l'interface Carplay ou un appuie long sur la touche MEDIA.
