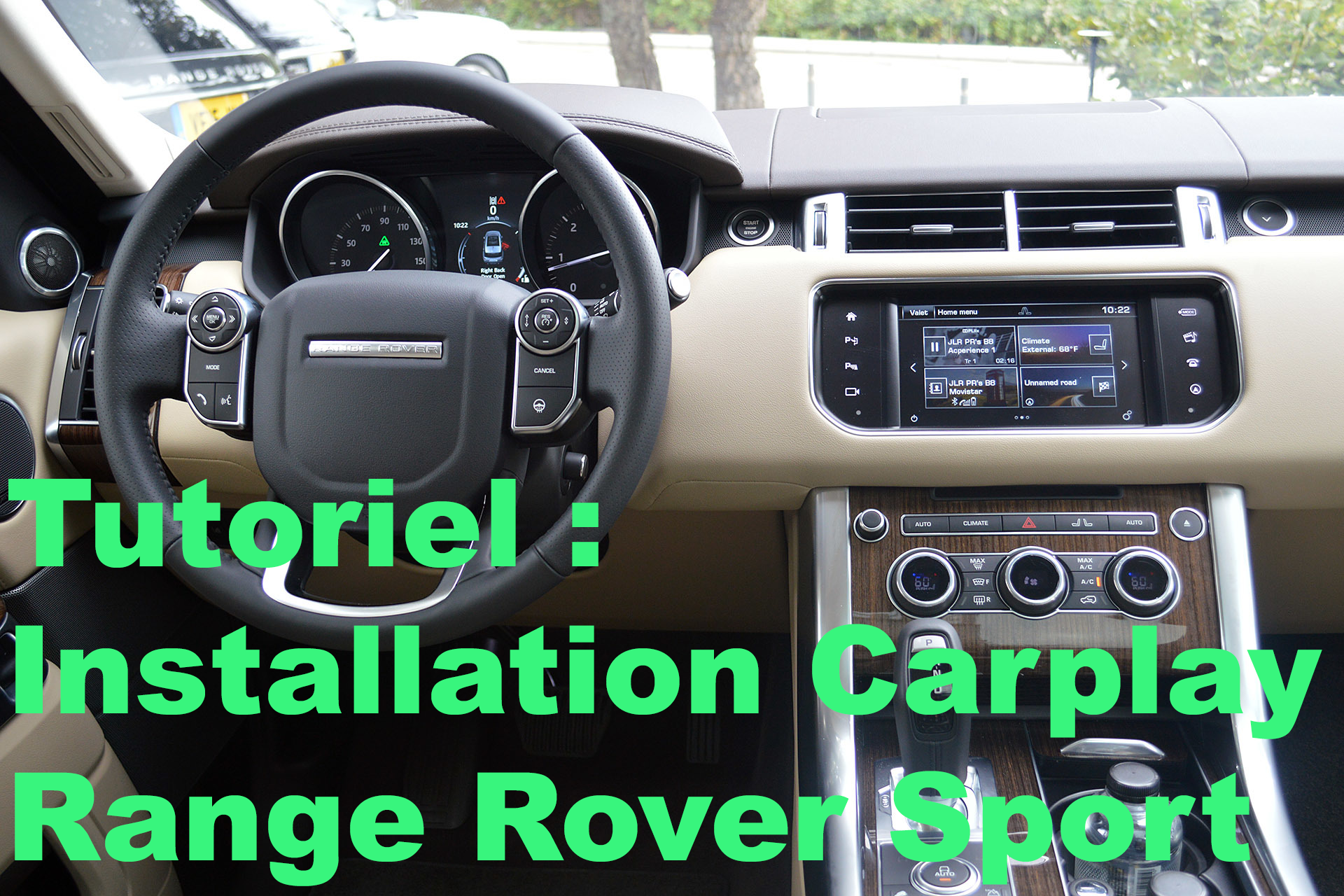

Tutoriel installation Carplay sur Range Rover Sport
Tutoriel installation Carplay sur Range Rover Sport.
Nous allons voir ici en images comment on installe Apple Carplay sur un Range Rover Sport de 2016
Matériel nécessaire: un tournevis torx T20
Temps d’installation: 40-50 minutes
Inventaire: module Carplay et le câblage.
On compte donc le module, une antenne wifi, 2 câbles LVDS (vidéo), le câble d'alimentation, le câble de son, et un câble USB (pas besoin de le brancher si on utilise l'appareil sans fil).
Etape 1 : Démontage de l'écran
il faut ôter la planche de bord dans un premier temps.
Déclipser comme suis la planche.
Retirez les vis qui maintiennent la garniture en métal devant l'écran.
Retirez maintenant la garniture.
Des vis maintiennent les côtés des boutons tactiles.
Encore 4 vis derrière les boutons tactiles.
L'écran peut être facilement retiré maintenant.
Etape 2 : Branchements
Retirez simplement la prise vidéo de couleur bleu et rebranchez là en by-pass sur le connecteur fournie.
Idem pour la prise d'alimentation de l'écran à gauche
Etape 3 : Enjoy
Vous pouvez tester en appuyant sur la touche NAV du poste pour basculer sur l'interface Carplay.
