Tutoriel installation Carplay sur Range Rover Sport système In Control

Tutoriel installation Carplay sur Range Rover Sport système InControl

in control range

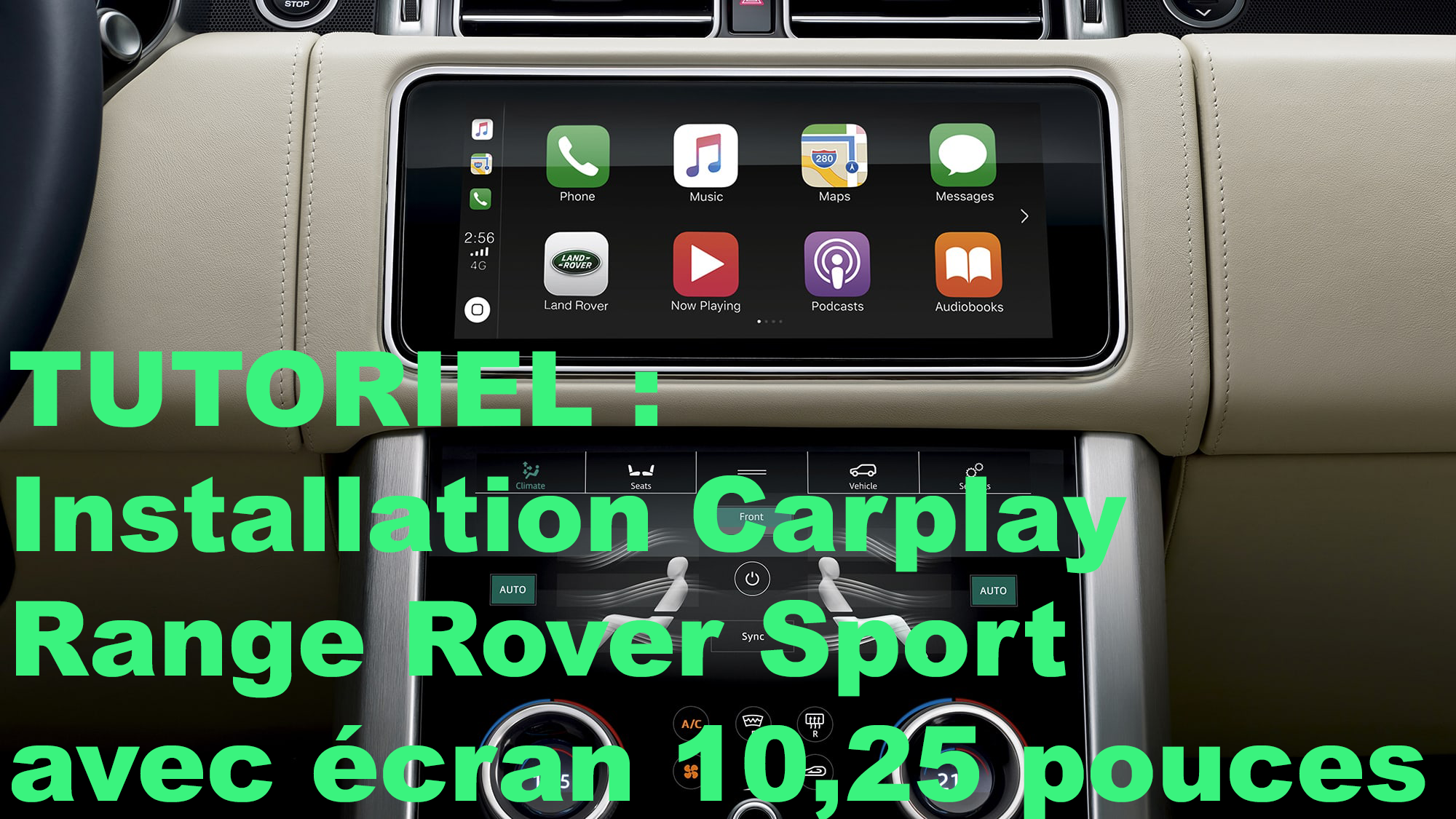

Nous allons voir ici en images comment on installe Apple Carplay sur un Range Rover Sport de 2018, pareil qu'un Jaguar F-Pace avec InControl écran 10,25 pouces.

Matériel nécessaire: un tournevis torx T20

Temps d’installation: environ 120 minutes

Inventaire: module Carplay et le câblage.
On compte donc le module, une antenne wifi, 2 câbles LVDS (vidéo), le câble d'alimentation sur 2 niveaux (au niveau du poste et au niveau du volant), le câble de son, et un câble pour récupérer le micro d'origine.

Etape 1 : Démontage de l'écran

Commencer par démonter le cache qui longe le tableau de bord.

Pour accéder à l'écran et le poste.

Retirez ensuite le cache de la ventilation des sièges arrières.

Le cache du panel de la ventilation est maintenue par 4 vis.

Le panel de ventilation est maintenue lui aussi par 4 vis.

Retirez-le délicatement en débranchant le connecteur gris.

C'est ce connecteur gris qui servira de pont pour l'alimentation du module Carplay.

Pour sortir l'écran, c'est très simple, ôter les 4 vis.

Débranchez le câble vidéo (LVDS) de l'écran.

C'est ce câble LVDS rose qui va se connecter sur LVDS_IN au niveau du module Carplay.

Pour passer le micro, il est préférable d'enlever cette partie pour passer convenablement dans le montant de porte.



Etape 2 : Branchements

Faîtes un pont directement sur la prise verte se situant derrière le volant - partie haute du cache.

branchement carplay in control

Les branchements restent simples. Il faut brancher le connecteur numéro 1 dans la prise numéro 1, pour rappel, c'est la prise du panneau de contrôle de la ventilation.

En numéro 2, c'est le câble de l'écran que vous branchez dans LVDS_IN et en numéro 3, c'est le câble fournis dans le kit qui va aller dans l'écran (LVDS_OUT).

Etape 3 : Enjoy

Vous pouvez tester en appuyant sur la touche TEL de vos commandes au volant pour basculer sur l'interface Carplay.

Lien du module: ICI

Si vous avez un doute, n'hésitez pas à nous contacter.
